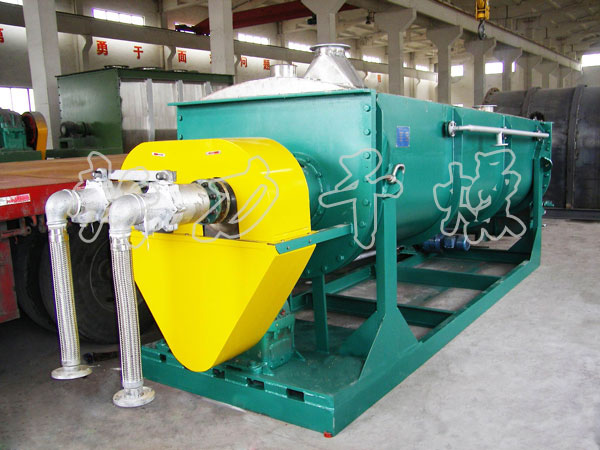

產品概述
該產品可對膏狀、顆粒狀、粉狀、漿狀物料間接加熱或冷卻，可完成干燥、冷卻、加熱、滅菌、反應、低溫燃燒等單元操作。設備中特殊的楔型攪拌傳熱漿葉，具有較高的傳熱效率和傳熱面自清潔功能。

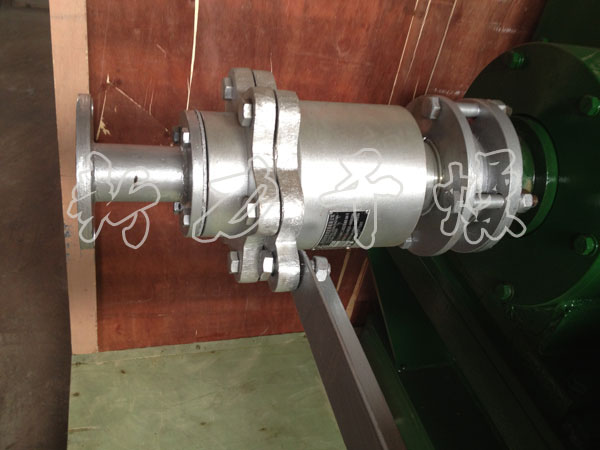

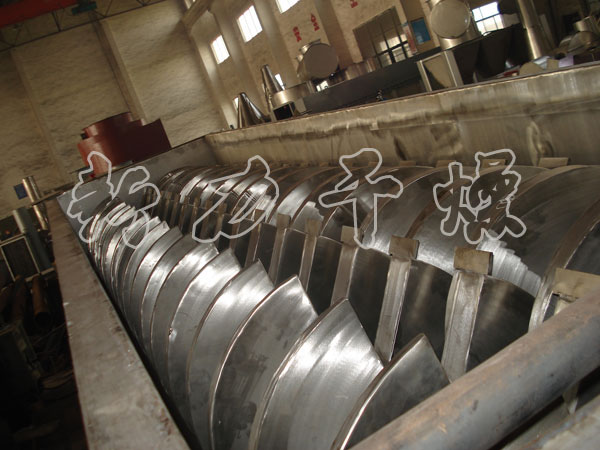

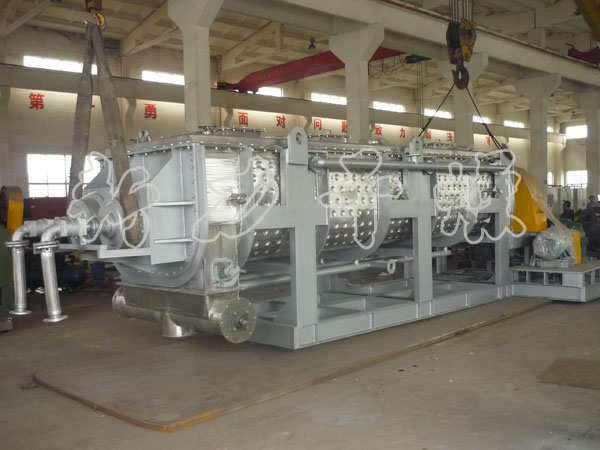

空心軸上密集排列著楔型中空漿葉，熱介質經空心軸流經漿葉。單位有效容積內傳熱面積很大，熱介質溫度從-40℃到320℃，可以是水蒸汽，也可以是液體型：如熱水、導熱油等。間接傳導加熱，沒有攜帶空氣帶走熱量，熱量均用來加熱物料。熱量損失僅為通過器體保溫層向環境的散熱。楔型漿葉傳熱面具有自清潔功能。物料顆粒與楔型面的相對運動產生洗刷作用，能夠洗刷掉楔型面上附著物料，使運轉中一直保持著清潔的傳熱面。漿葉干燥機的殼體為Ω型，殼體內一般安排二到四根空心攪拌軸。殼體有密封端蓋與上蓋，防止物料粉塵外泄而充分發揮作用。傳熱介質通過旋轉接頭，流經殼體夾套及空心攪拌軸，空心攪拌軸依據熱介質的類型而具有不同的內部結構，以保證最佳的傳熱效果。
產品特點
1、 漿葉干燥機能耗低：由于間接加熱，沒有大量攜帶空氣帶走熱量， 干燥器外壁又設置保溫層，對漿狀物料，蒸發1kg水僅需1.2kg水蒸汽。
2、 漿葉干燥機系統造價低：單位有效容積內擁有巨大的傳熱面，就縮短了處理時間，設備尺寸變小。就極大地減少了建筑面積及建筑空間。
3、 處理物料范圍廣：使用不同熱介質，既可處理熱敏性物料，又可處理需高溫處理的物料。常用介質有：水蒸汽、導熱油、熱水、冷卻水等。 既可連續操作也可間歇操作，可在很多領域應用。
4、環境污染小：不使用攜帶空氣，粉塵物料夾帶很少。物料溶劑蒸發量很小，便于處理。對有污染的物料或需回收溶劑的工況，可采用閉路循環。
5、操作費用低：該設備正常操作，僅1小時/天·人。低速攪拌及合理的結構。磨損量小，維修費用很低。
6、操作穩定：由于楔型漿葉特殊的壓縮--膨脹攪拌作用，使物料顆粒充分與傳熱面接觸，在軸向區間內，物料的溫度、濕度、混合度梯度很小，從而保證了工藝的穩定性。
應用范圍
漿葉干燥機已成功地用于食品、化工、石化、染料、工業污泥等領域。設備傳熱、冷卻、攪拌的特性使之可以完成以下單元操作：燃燒（低溫）、冷卻、干燥（溶劑回收）、加熱（融化）、反應和滅菌。攪拌漿葉同時又是傳熱面，使單位有效容積內傳熱面積增大，縮短了處理時間。楔型漿葉傳熱面又具有自清潔功能。壓縮--膨脹攪拌功能使物料混和均勻。物料沿軸向成"活塞流"運動，在軸向區間內，物料的溫度、濕度、混合度梯度很小。用導熱油做熱介質，漿葉干燥機可完成低溫燃燒工作。如：二水硫酸鈣（Ca2SO4·2H2O）燃燒轉化為半水硫酸鈣（Ca2SO4·1/2H2O）。碳酸氫鈉（NaHCO3）經煅燒轉化為純堿（Na2CO3）等。通入冷卻介質，如水、冷卻鹽水等即可用來冷卻。如：使用于純堿行業的漿葉式?jīng)鰤A機，取代老式的空氣冷卻涼堿機，節省了能源及尾氣處理設備，降低了操作費用。干燥,設備最主要的功能，不使用熱空氣，使溶劑回收、能源消耗、環境控制處于易處理的理想狀態。對需回收溶劑、易燃易氧化熱敏性物料尤為適應。已廣泛用于精細化工、石化、染料行業。軸向區間內，溫度、濕度、混合度的均勻性，使得設備可用來加熱或融化，或進行一些固體物料反應。在復合肥及變性淀粉行業均已成功使用。漿葉干燥機可用來對食物和面粉進行滅菌處理。單位有效容積內大的加熱面積，很快就將物料加熱到滅菌溫度，避免了長時間加熱而改變物料品質。
安裝結構示意圖
技術規格
|
型號\項目 |
QJ3 |
QJ9 |
QJ13 |
QJ18 |
QJ29 |
QJ41 |
QJ52 |
QJ68 |
QJ81 |
QJ95 |
QJ110 |
|
傳熱面積m2 |
3 |
9 |
13 |
18 |
29 |
41 |
52 |
68 |
81 |
95 |
110 |
|
有效容積m3 |
0.06 |
0.32 |
0.59 |
1.09 |
1.85 |
2.8 |
3.96 |
5.21 |
6.43 |
8.07 |
9.46 |
|
轉速范圍r.m.p |
15-30 |
10-25 |
10-25 |
10-20 |
10-20 |
10-20 |
10-20 |
10-20 |
5-15 |
5-15 |
5-10 |
|
功率kw |
2.2 |
4 |
5.5 |
7.5 |
11 |
15 |
30 |
45 |
55 |
75 |
95 |
|
器體寬A mm |
306 |
584 |
762 |
940 |
1118 |
1296 |
1474 |
1652 |
1828 |
2032 |
2210 |
|
總寬B mm |
736 |
841 |
1066 |
1320 |
1474 |
1676 |
1854 |
2134 |
1186 |
2438 |
2668 |
|
器體長C mm |
1956 |
2820 |
3048 |
3328 |
4114 |
4724 |
5258 |
5842 |
6020 |
6124 |
6122 |
|
總長D mm |
2972 |
4876 |
5486 |
5918 |
6808 |
7570 |
8306 |
9296 |
9678 |
9704 |
9880 |
|
進出料距E mm |
1752 |
2540 |
2768 |
3048 |
3810 |
4420 |
4954 |
5384 |
5562 |
5664 |
5664 |
|
中心高F mm |
380 |
380 |
534 |
610 |
762 |
915 |
1066 |
1220 |
1220 |
1220 |
1220 |
|
總高H mm |
762 |
838 |
1092 |
1270 |
1524 |
1778 |
2032 |
2362 |
2464 |
2566 |
2668 |
|
進汽口N(寸） |
3/4 |
3/4 |
1 |
1 |
1 |
1 |
11/2 |
11/2 |
11/2 |
11/2 |
2 |
|
出水口O（寸） |
3/4 |
3/4 |
1 |
1 |
1 |
1 |
11/2 |
11/2 |
11/2 |
11/2 |
2 |
